Banda Tipo Z 400mm x 4m con tacos

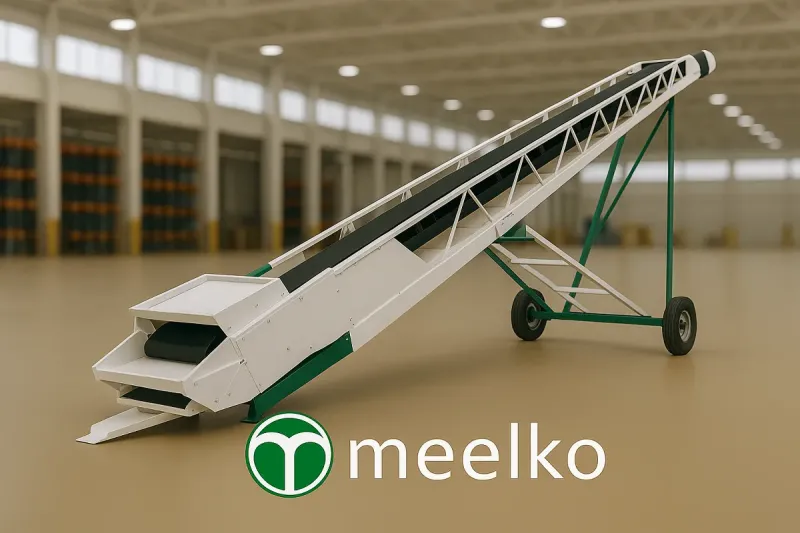

La banda transportadora tipo Z MKBT-400Z-4 de Meelko es un sistema de transporte inclinado de 400 mm de ancho y 4 metros de longitud total diseñado para la elevación y descenso de granos, semillas, pellets y materiales granulados en instalaciones agroindustriales, silos, plantas de piensos y molinos. La configuración en Z —con dos tramos inclinados y una sección horizontal intermedia— permite elevar el material desde el suelo hasta una altura de trabajo útil superando obstáculos físicos o diferencias de nivel que no pueden resolverse con una banda lineal convencional. Los cleats (deflectores) vulcanizados sobre la banda garantizan que el material se mantenga en posición durante los tramos inclinados, evitando el deslizamiento incluso a ángulos de trabajo de hasta 60°.

Diseño en Z y Geometría del Recorrido

El diseño característico en forma de Z de esta banda es lo que la diferencia funcionalmente de los transportadores lineales de la gama MKBT. El material es recogido a nivel de suelo en la boca de entrada del primer tramo inclinado, asciende a lo largo de este tramo apoyado por los cleats, recorre una sección plana intermedia y finalmente desciende por el segundo tramo inclinado hasta la boca de descarga, que puede situarse a mayor o menor altura que la entrada según la configuración. Esta geometría permite resolver situaciones donde hay paredes, maquinaria o estructuras intermedias que impiden el uso de un elevador vertical o una banda rectilínea de gran longitud.

Sistema de Cleats y Retención del Material

Los cleats son deflectores de goma vulcanizados directamente sobre la banda transportadora que forman compartimentos de retención del material durante los tramos inclinados. En el MKBT-400Z-4, los cleats están espaciados regularmente a lo largo de toda la banda con una altura calculada para retener el material sin producir roturas de grano o bloqueos. El perfil de los cleats es compatible con granos enteros como maíz, trigo, sorgo, arroz y soja, así como con pellets de pienso, semillas de girasol y materiales granulados de granulometría similar. Para materiales muy finos o de alta fluidez se recomienda consultar con el equipo técnico de Meelko sobre la separación y perfil de cleat más adecuados.

Aplicaciones Industriales

El MKBT-400Z-4 encuentra aplicación en múltiples escenarios donde la geometría de la instalación impide el uso de soluciones de elevación vertical o transporte lineal. En silos de almacenamiento, se utiliza para elevar el grano desde la tolva de recepción al nivel del transportador de llenado de celdas, superando la altura del muro perimetral. En plantas de piensos, conecta la zona de recepción de materias primas con la plataforma de molienda situada a mayor altura. En molinos de harina, permite el transporte entre plantas de trabajo sin necesidad de norias de cangilones para diferencias de altura moderadas. Su relativa compacidad y bajo consumo eléctrico (1,5 kW) lo hacen especialmente atractivo para instalaciones de mediana escala.

Motor, Velocidad y Rendimiento

El accionamiento se realiza mediante un motor eléctrico trifásico de 1,5 kW acoplado a un reductor de velocidad que transmite el movimiento al tambor motriz del tramo de salida. La velocidad de la banda está ajustada de fábrica para ofrecer el equilibrio óptimo entre capacidad de transporte y retención del material en los cleats. La capacidad de transporte depende del material y del ángulo de inclinación, con valores típicos de entre 5 y 12 toneladas por hora para granos de densidad media. Un variador de frecuencia opcional permite ajustar la velocidad de la banda para adaptar el caudal de transporte a las necesidades de la línea de producción.

Estructura y Materiales

La estructura portante del MKBT-400Z-4 está fabricada en perfil de acero al carbono con tratamiento anticorrosivo por pintura epoxi al horno. Los rodillos portantes son de tubo de acero con rodamientos sellados de larga duración. La banda transportadora con cleats está fabricada en goma de alta resistencia con lonas internas de poliéster que garantizan flexibilidad y resistencia al desgaste. Los puntos de unión entre los tramos inclinados y la sección horizontal están diseñados con radios de curvatura amplios para evitar el aplastamiento de la banda y el desencaje de los cleats en las transiciones.

Instalación y Ajuste de Ángulos

El MKBT-400Z-4 se suministra premontado con las geometrías de fábrica. Los ángulos de inclinación de los tramos inclinados pueden ajustarse en campo dentro de un rango predefinido mediante los pies de apoyo telescópicos, permitiendo adaptar la máquina a las diferencias de cota reales de la instalación. El ajuste de la tensión de la banda se realiza mediante los tornillos de regulación de los tambores extremos. La instalación requiere únicamente la conexión eléctrica al cuadro de mando y la fijación de los soportes al suelo. Meelko incluye el manual de instalación detallado en el suministro.

Mantenimiento y Vida Útil

El mantenimiento del MKBT-400Z-4 es mínimo gracias a los rodamientos sellados de los rodillos y la robustez de la banda con cleats. La inspección mensual del estado de los cleats y la banda, la verificación trimestral de la tensión y la limpieza periódica de los tambores de material acumulado son las únicas operaciones preventivas necesarias en condiciones normales de uso. En caso de desgaste de un cleat individual, puede repararse o sustituirse localmente sin necesidad de cambiar la banda completa. Meelko mantiene stock permanente de bandas de recambio y cleats sueltos para todos los modelos de la gama MKBT tipo Z.

Datos clave

• Modelo: MKBT-400Z-4
• Capacidad: 6-10 t/h
• Medidas: 4000 x 600 x 2000 mm (incl. sección vertical)
• Peso aproximado: 134 kg

Preguntas frecuentes

¿Qué son los tacos?

Son nervios transversales sobre la banda que sostienen el material en la subida, para que no resbale hacia atrás.

¿Hasta qué ángulo sube?

Depende del material y del alto del taco. Contanos qué vas a mover y a qué altura y te recomendamos el modelo.

¿Sirve para cargar camiones o tolvas?

Sí, es el uso típico de la banda tipo Z: toma el material abajo, sube y descarga en altura.

Fabricado en Argentina

Fabricamos cada equipo a pedido, con las medidas y el accionamiento que necesitás. Soporte técnico y repuestos propios, envío a todo el país. Pedí la cotización con el plano y el plazo de entrega.
